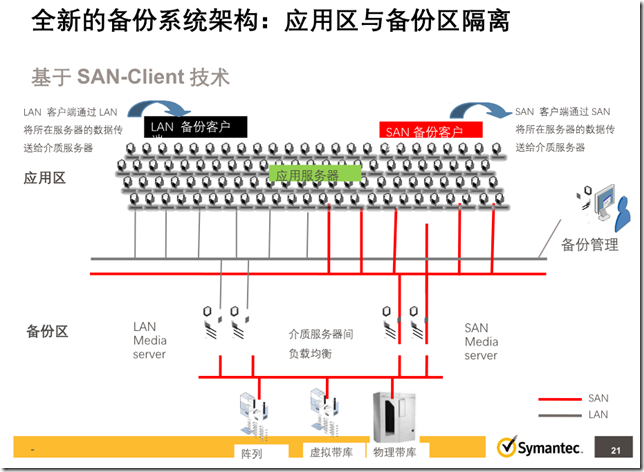

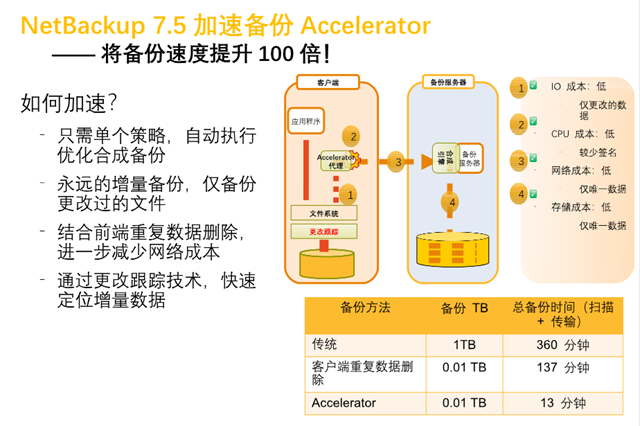

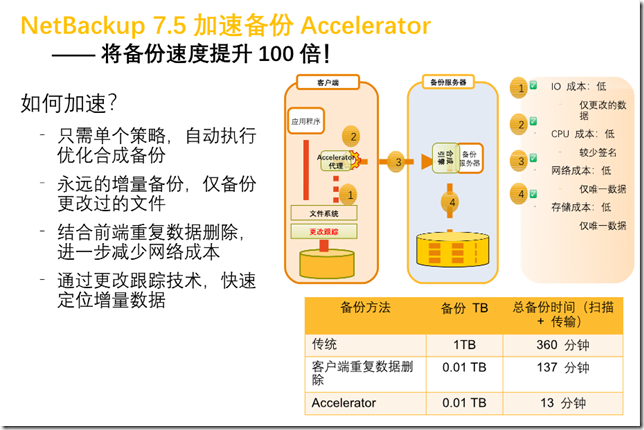

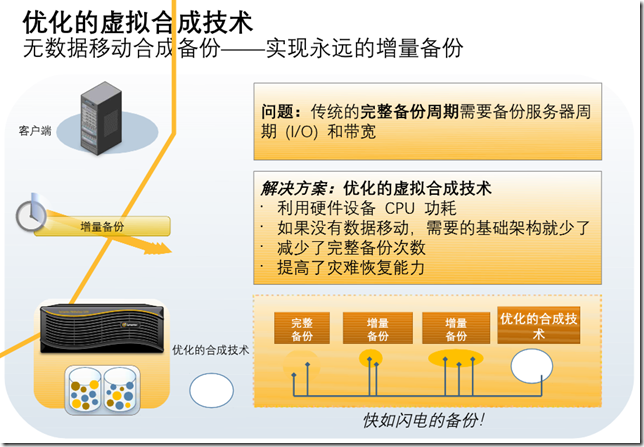

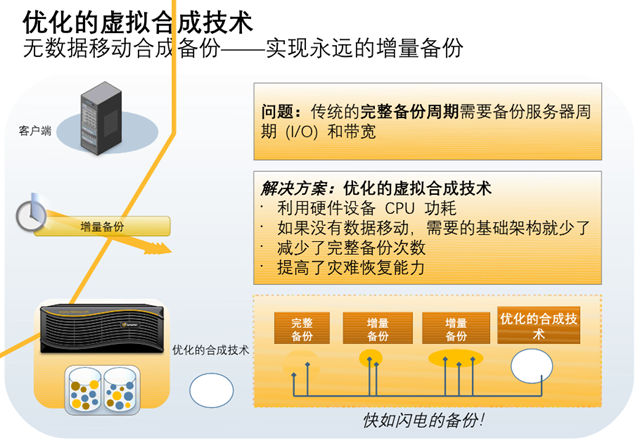

NBU7,全新的三层备份架构

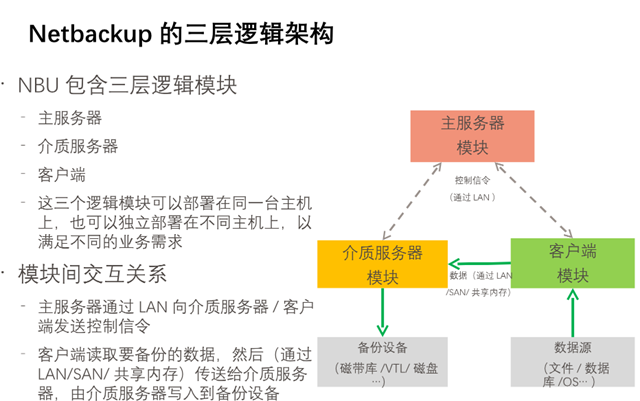

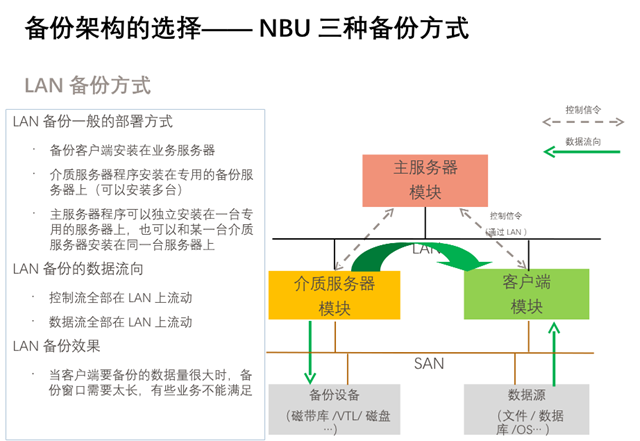

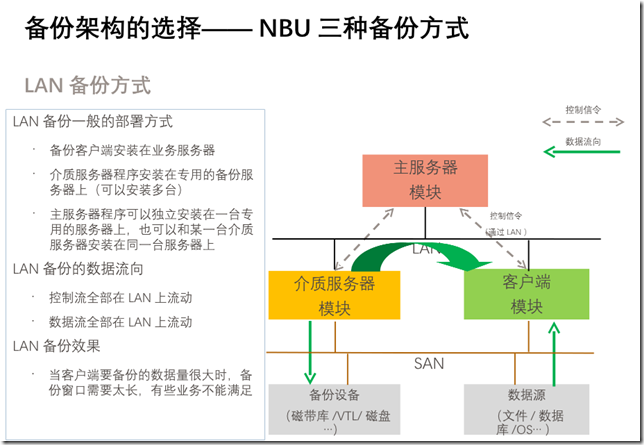

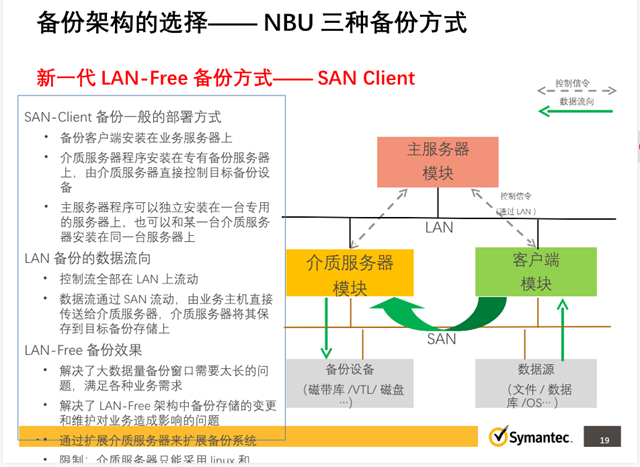

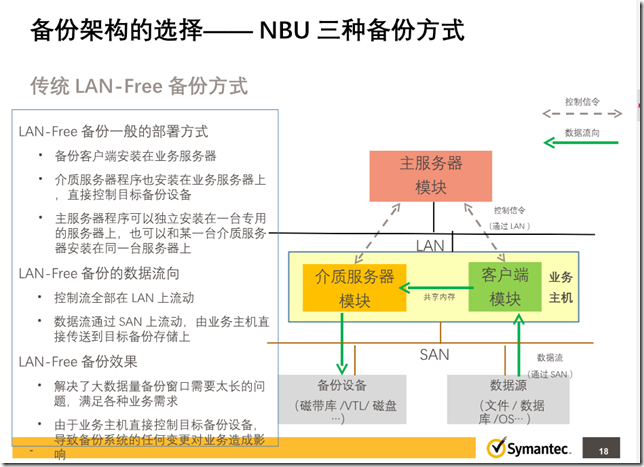

NetBackup Enterprise的三层体系结构包含三类主要的组件,即Master Server(主服务器),Media Servers(介质服务器),Clients(客户端…

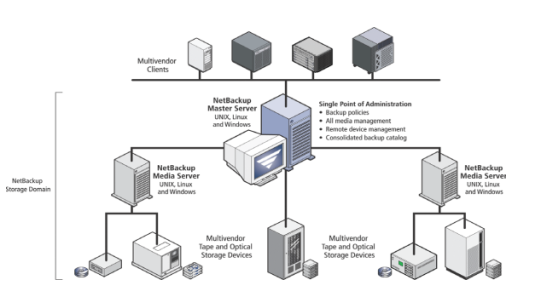

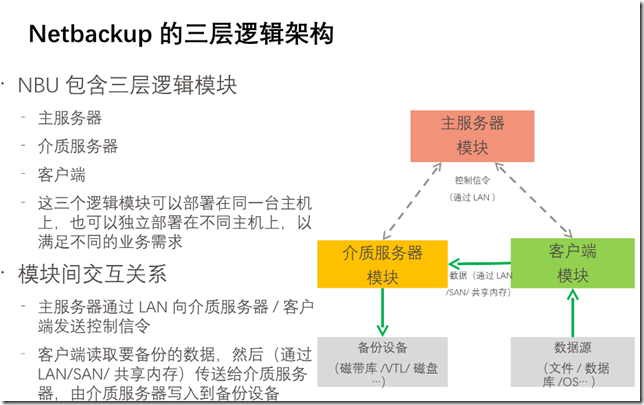

NetBackup Enterprise的三层体系结构包含三类主要的组件,即Master Server(主服务器),Media Servers(介质服务器),Clients(客户端)。典型的NetBackup Enterprise的备份管理系统是由一个Master Server,一个或多个Media Servers,以及多个Clients组成;这样的一个备份管理系统就构成一个NetBackup的存储备份域(NetBackup Storage Domain)。比较大的备份管理系统,特别是跨地域的备份系统,则包含可能包括多个备份域。(注:在此NetBackup Enterprise本身是三层体系结构,再加上集中管理工具Global Data Manager,则构成了四层体系结构)


NetBackup Master Server

NetBackup Master Server是NetBackup Enterprise第一层的部件。Master Server是管理一切数据保护工作的“大脑”,是最核心的部件。它所管理的工作包括:任务调度、客户端备份、介质管理、设备管理等等。Master Server本身也可以挂接一个或多个备份设备,来直接对客户端进行备份。



NetBackup Media Server

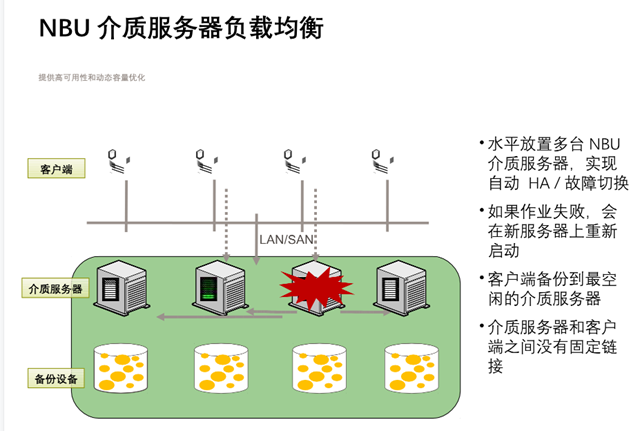

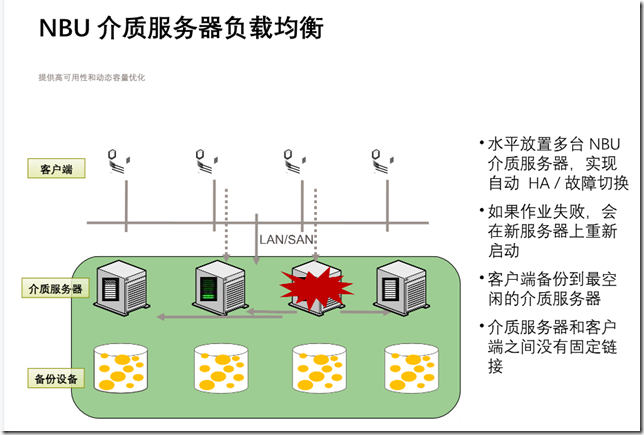

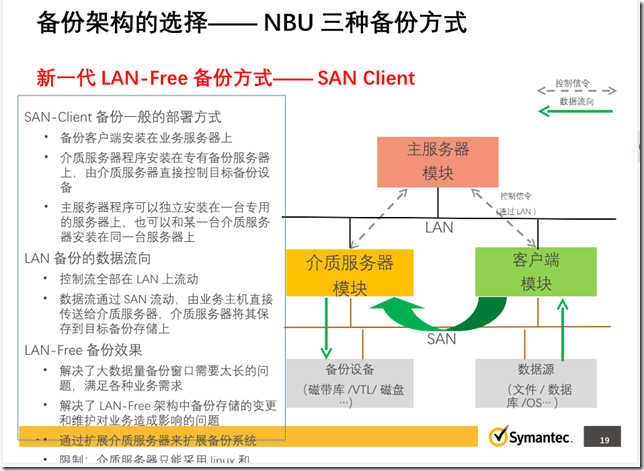

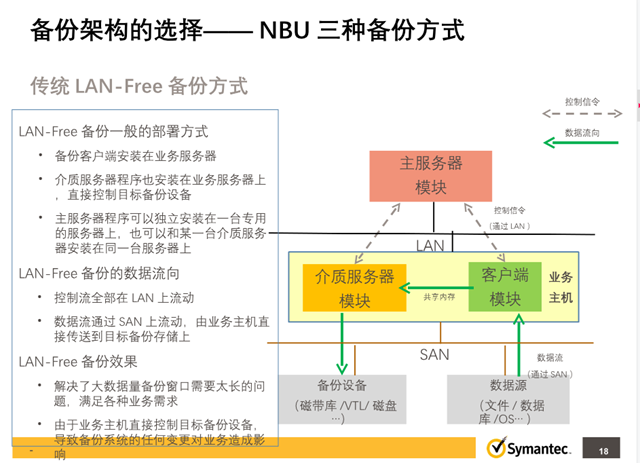

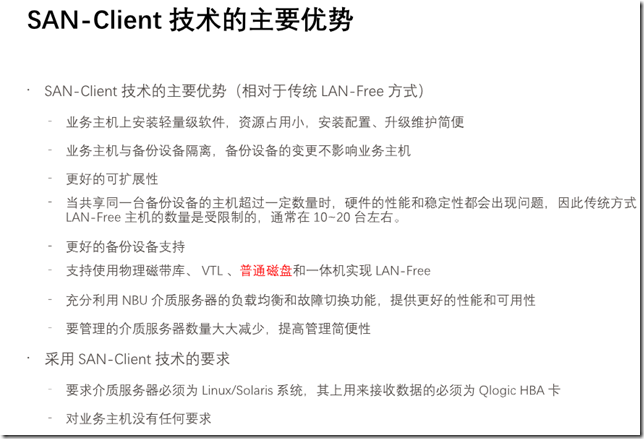

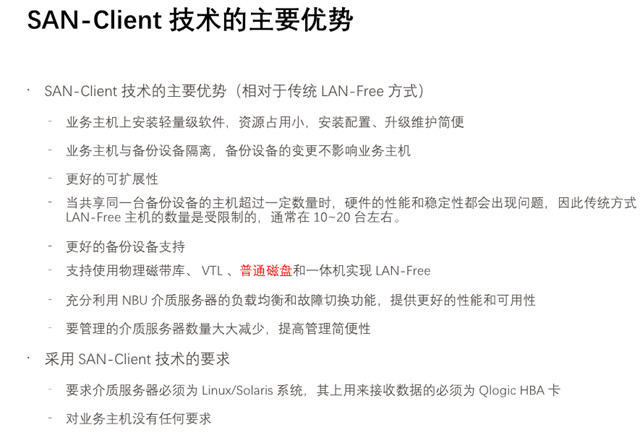

当需要备份的数据属于不同分组(如不同部门、子系统、应用等)或数据量比较大的时候,我们需要使用多个Media Servers来做分组备份管理和分担备份任务。Media Server代表第二层,备份设备挂接在Media Server上,以本地方式备份大型应用,同时还可以备份网上的其它客户机系统。Media Server可以和Master Server或其他的Media Server共享磁带库,也可以配置其自己的磁带设备。在有多个Media Servers的情况下,一个Media Server因故障停止数据保护工作的时候,可以由Master Server把这个Media Server的数据保护工作转移到另外的Media Servers上。



NetBackup Client

第三层是 NetBackup Client端(客户端),所有的需要通过网络把数据传到Master Server或Media Servers上来做数据备份的计算机,都是备份的客户端。在客户端上要安装NetBackup Enterprise的客户端软件。这些备份客户端可能在网络当中本身也充当应用服务器的脚色。(注意:Master Server和Media Server本身也是NetBackup Enterprise的客户端,它们在备份自己的数据的时候就是备份的客户端。Media Server和Client都可以通过Master Server,实现集中式管理

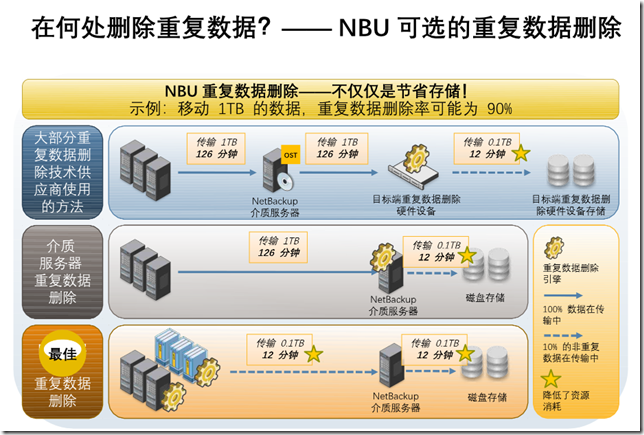

三、常见环境及架构

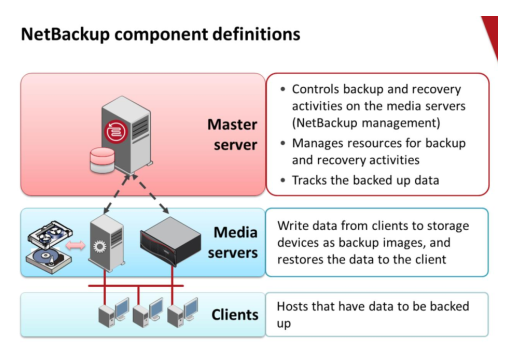

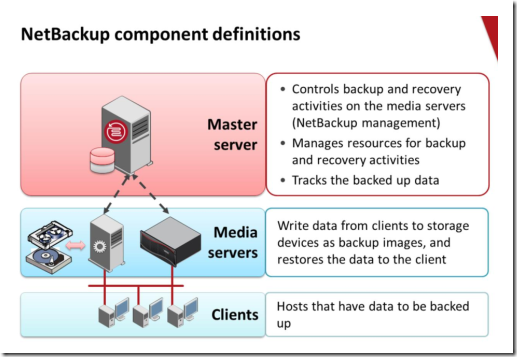

  1. NetBackup组件定义

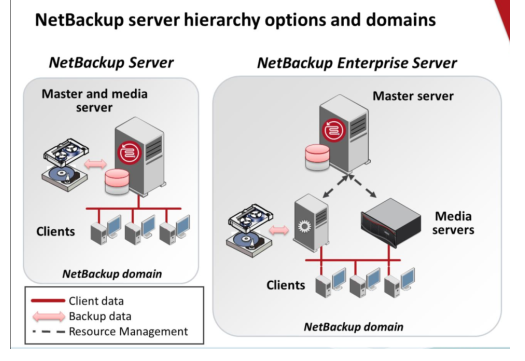

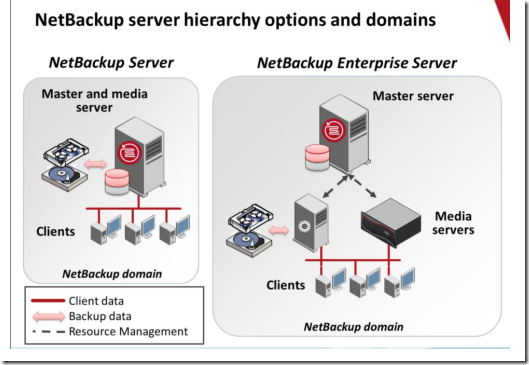

2.NetBackup服务层次选项及域

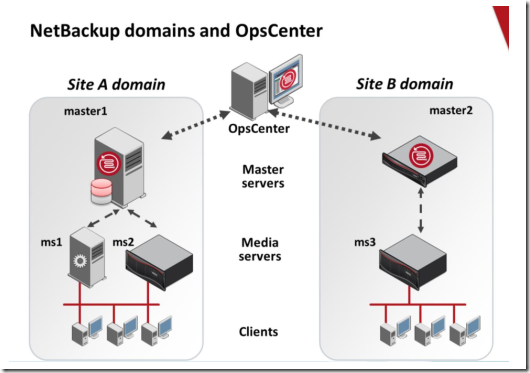

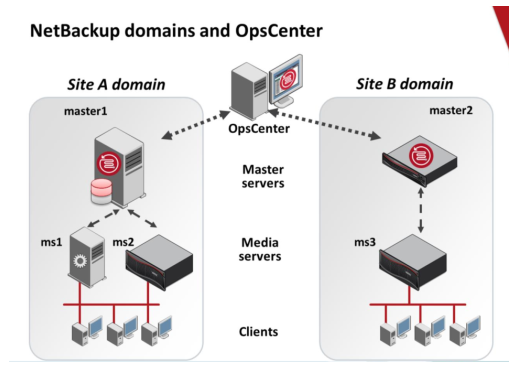

3.NetBakcup域与OpsCenter


©著作权归作者所有:来自51CTO博客作者千日醉的原创作品,如需转载,请注明出处,否则将追究法律责任https://blog.51cto.com/cloudos/1944688
